岐阜で水はけの良い道路・敷地を実現するには、側溝の勾配設計を計画段階から正確に行い、施工精度と維持管理を一体で考えることが不可欠です
岐阜では急な雨や地形の起伏により、水はけの悪い道路や敷地が多く見られます。こうした問題を解消するために重要なのが「側溝勾配の設計」です。この記事では、雨水を効率よく流すための勾配設計・施工方法、そして現場での具体的な注意点を実務目線で解説します。
【この記事のポイント】
- 側溝の勾配設定が水はけ・耐久性に直結する理由を解説。
- 岐阜県の地形と雨量データを踏まえた設計基準を紹介。
- 現場で行う施工誤差対策と、長期的な維持管理方法を説明。
今日の要点３つ
- 側溝勾配は雨水排出の基本で、計画段階から正確に設定することが重要です。勾配不良は溜まり水・悪臭・舗装沈下の原因になります。
- 勾配は通常1/200〜1/400が目安ですが、地形・地盤・排水量により調整が必要で、設計段階での現地測量が精度を左右します。
- 現場では「誤差1cm」が流量性能を左右するため精密施工が必須で、施工後の通水確認まで含めた一連の品質管理が求められます。
この記事の結論
- 岐阜県のような傾斜地や豪雨地域では、側溝勾配設計が最重要。
- 排水効率を保つ最適勾配は1/200〜1/300の範囲が標準。
- 施工時は高さ管理（レベル測定）と縦断確認を徹底する。
- 雨水浸入・堆積防止には定期清掃と流下試験が有効。
- 現場チームの連携管理が勾配精度を左右する。
側溝工事でなぜ勾配が重要なのか？
結論から言うと、正しい勾配こそが「水はけの良い道路」を作る最重要要素です。

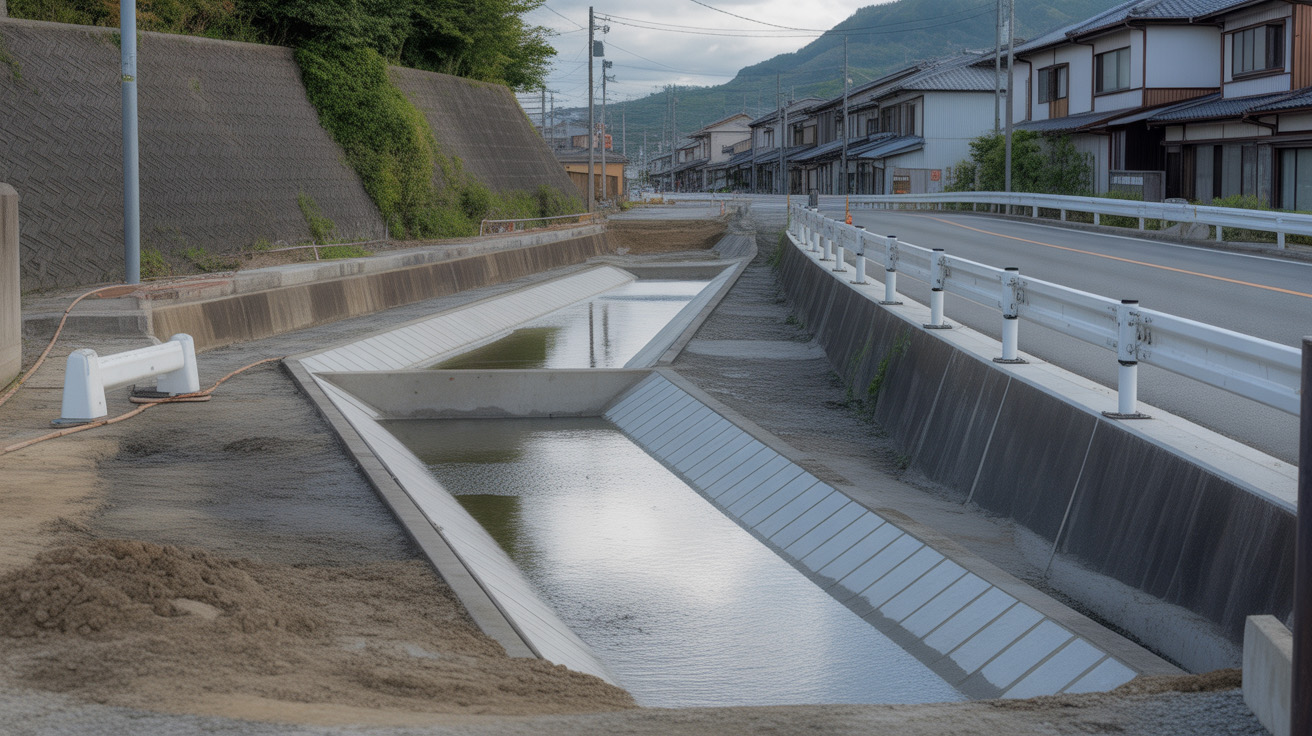

側溝とは、道路や敷地の雨水を集めて川・排水路へ流すための溝です。コンクリートやU字型製品で施工され、勾配不良があると「溜まり水」「悪臭」「舗装沈下」の原因になります。
側溝は地面に埋まって見えにくい部位だからこそ、施工後の不具合が表面化するまでに時間がかかるケースがあります。水が溜まって初めて「勾配が足りなかった」と気づいても、すでに周辺の路盤や舗装に影響が出ていることも少なくありません。「完成後に確認できる部位」ではなく、「施工中に精度を確保しなければならない部位」として、計画段階から丁寧に設計・管理することが現場の基本姿勢です。
岐阜の地形と雨水特性
岐阜は平野・丘陵・山間が混在し、年間降水量は約2,000mm前後です。
短時間豪雨（ゲリラ豪雨）が増えつつあり、排水トラブルの多い地域となっています。特に住宅街や農地境界では、勾配不足で冠水が起きやすくなっています。
岐阜市周辺の平野部では地形の起伏が少なく、自然勾配が取りにくいエリアが多いため、計画的な排水設計が不可欠です。一方、飛騨地方や東濃地方の山間部では地形勾配が急なぶん雨水が一気に集中しやすく、流量に見合った断面積と勾配の確保が求められます。岐阜全域に共通するのは、「どこでどれだけの雨水が発生し、どこへ流すか」という排水経路の全体設計なしに、個別の側溝工事の品質は担保できないという点です。
側溝勾配の基本値
国土交通省の「道路構造令」およびJIS基準では、側溝の勾配目安は次のとおりです。
- 平坦地：1/400（2.5mm/m）程度
- 中勾配地：1/300（3.3mm/m）
- 急傾斜地や排水集中箇所：1/200（5mm/m）前後
岐阜の場合、地盤沈下や凍結融解も考慮し、余裕勾配を取る設計が多いです。
これらの基準値はあくまで「最低限の目安」であり、実際の現場では排水量・地盤条件・下流の排水処理能力を踏まえて調整することが必要です。特に排水量が大きい集水エリアでは、勾配だけでなく側溝の断面形状・幅・深さを組み合わせた総合的な排水設計が求められます。設計者が現地の高低差と排水経路を正確に把握したうえで、余裕を持った計画を立てることが、長期的な排水機能の安定につながります。
勾配設定を誤るとどうなるか
勾配がわずかでも狂えば「排水不良」がすぐに発生するという点は、現場で繰り返し確認されることです。
例えば100m中で1cm水平ズレが生じるだけで、実勾配が所定の1/300から1/400以上に緩くなり、水が滞留します。上流部の堆積・詰まりは、年数を重ねるごとに悪化します。
初期段階では「少し水が溜まるだけ」でも、堆積した土砂や落ち葉が詰まりを加速させ、数年後には側溝機能がほぼ失われているケースもあります。路面の冠水が繰り返されると舗装下の路盤が軟化・沈下し、路面の凸凹やひび割れを引き起こします。こうした連鎖的な劣化を防ぐためにも、施工段階での勾配管理が将来の維持管理コストを大きく左右します。
岐阜の工事現場で採用される勾配設計と実施工の流れ
側溝勾配の設計から施工までには、慎重な測定と段階的な確認作業が求められます。各ステップの精度が、完成後の排水機能に直結します。
ステップ1：設計段階での縦断計画
最も大事なのは「水の流れを線で設計する」ことです。
図面上で道路中心から側溝までの落差（標高差）を計算し、排出口へ連続的な勾配を持たせます。岐阜県内では地盤高変化が大きいため、用地調査時に高低差を正確に測量することが出発点です。
縦断計画では、起点から終点（排水口）まで途切れなく勾配がつながっていることを確認することが基本です。途中に「逆勾配」が生じると、その箇所が水の溜まり場になります。交差点や桝の設置箇所など、高さの基準が切り替わるポイントは特に注意が必要で、設計図と現地測量の双方から整合性を確認したうえで施工に入ることが求められます。また、将来の道路改修や隣接工事によって排水経路が変わるリスクも考慮し、余裕を持った設計がトラブル防止につながります。
ステップ2：レベル測定による高さ管理
現場ではオートレベル（レベル測量器）を用い、各側溝底面の高さを実測します。施工精度は±5mm以内を目標とします。
また、凍結地帯では水が滞留しないよう「上流端に向かって緩やかに深くする」調整を行います。
レベル測定は施工前・施工中・施工後の3回行うことが理想的です。施工前の確認で基礎の仕上がりを把握し、施工中は各ユニット設置のたびに高さを確認することで、誤差の累積を防ぎます。施工後の測定は品質記録として残すとともに、通水確認の根拠データとしても活用できます。測定結果に誤差が確認された場合は、次工程に進む前に必ず補正することが品質管理の原則です。
ステップ3：施工後の通水確認
施工が完了したら通水試験（水を流してチェック）を実施します。均一に流下していれば合格です。
映像確認も併用し、段差や滞留箇所の微調整を行うことが標準的な管理手順です。施工翌日の降雨で自然検証をする場合もあります。
通水確認では目視だけでなく、実際に流量を測定して設計値との乖離がないかを確認することが推奨されます。特に勾配の浅い平坦地では、微小な段差が流れに影響するため、映像による内部確認が有効です。通水確認の結果は記録写真とともに施工記録に残し、引き渡し後の維持管理の参考資料としても活用できる形で整理しておくことが、施工品質の証明につながります。
勾配トラブルを防ぐ3つの実践対策
長年の現場経験から、勾配失敗を防ぐための注意ポイントを紹介します。
1. 基礎の転圧と沈下防止が第一
基礎が沈めば勾配も狂うという点は、側溝工事の最も基本的な鉄則です。
施工時には路盤転圧を3層構造で実施し、地耐力を20kN/m²以上確保します。岐阜の粘土質地盤では砂と砕石を層状施工して安定させます。
粘土質地盤は含水比の変化によって強度が大きく変わるため、施工前に地盤の状態を確認することが重要です。雨天後の施工は含水比が上がって地耐力が低下するリスクがあるため、乾燥状態での施工を基本とし、やむを得ない場合は転圧回数を増やすなどの対策を講じます。岐阜北部の寒冷地では、凍結融解の繰り返しによる基礎の緩みも想定したうえで、砕石層を厚めに設けることが長期的な安定性確保につながります。
2. 継ぎ目（ジョイント）位置の整合確認
側溝ユニットの接続ズレが現場での典型的なトラブルとして挙げられます。
1mごとに製品誤差を±2mm以内に合わせ、縦断方向の連続性を確保します。「10m単位での糸張りチェック」を標準手順として取り入れることで、ズレの累積を防ぎます。
ジョイント部のズレは水の漏れや堆積の起点にもなります。隙間が生じると土砂が入り込んで詰まりを生じさせ、長期的には周辺地盤の空洞化につながるリスクもあります。接続箇所にはモルタルや専用シーリング材を適切に充填し、水密性を確保することが施工品質の基本です。現場条件によっては、既製品の寸法公差が累積することがあるため、定期的な測定と修正を工程に組み込んでおくことが重要です。
3. 排水口・桝位置の整備
計画勾配よりも「最終排水点の位置」を正確に設けることが重要です。
雨水が集中する箇所ほど桝位置がズレると機能が落ちるため、設計段階から現地高低差を反映した計画が求められます。施工中も水糸とレーザーを併用して高さ確認を行っています。
桝の深さと底面の高さが側溝の勾配と整合していないと、流れが桝で遮断されて滞留が生じます。桝内の底面は側溝底面より低く設定し、土砂を沈殿させやすくする「泥だめ」構造を設けることが、詰まり防止と清掃のしやすさを両立する合理的な設計です。排水口の位置は公共の排水設備との接続条件によって制約される場合があるため、設計段階で行政との協議を済ませておくことが、工事全体の円滑な進行につながります。
よくある質問
Q1. 側溝勾配はどのくらい必要ですか？
A1. 標準は1/300前後です。平坦地ではやや急め（1/200）にすることで排水性能を確保しやすくなります。地形条件によって調整が必要です。
Q2. 勾配をつけすぎるとどうなりますか？
A2. 水流が速くなり、泥の付着や桝付近の摩耗を引き起こします。また、下流の排水設備に急激な流量が集中して処理能力を超えるリスクもあります。
Q3. 勾配測定にはどんな機器を使いますか？
A3. オートレベル・レーザーレベル・トランシットを併用します。施工前・施工中・施工後の3段階で測定することが品質管理の基本です。
Q4. コンクリートを打設する時に注意する点は何ですか？
A4. 天端の押さえ位置と側面補強を同時に行うことが重要です。硬化前に変形しないよう、型枠の固定と支保工の管理を徹底します。
Q5. 雨が降った直後に施工できますか？
A5. 不可です。湿潤状態では基礎沈下と寸法誤差を招きます。乾燥状態での施工を基本とし、地盤の含水状態を確認してから着手することが原則です。
Q6. 詰まりを防ぐメンテナンス方法は何ですか？
A6. 年1〜2回の清掃と雨季前点検を推奨します。落葉・土砂が詰まりの主な原因で、早期発見・早期清掃が長期的な排水機能の維持につながります。
Q7. 勾配がうまく取れない敷地ではどうすればよいですか？
A7. 桝の多段配置か側溝二段構造で流量調整する方法があります。ポンプアップによる強制排水を組み合わせるケースもあります。
Q8. 冬場の凍結で問題は起きますか？
A8. 起きます。溶解水が滞留し凍結膨張を起こすため、最下流側での排水処理と凍結深度を考慮した埋設深さの確保が必要です。
Q9. 自治体基準と民間工事の違いは何ですか？
A9. 公共工事ではJIS規格準拠が求められます。民間では排水経路を優先した柔軟設計が多いですが、公共排水設備への接続については行政基準への適合が必要です。
まとめ
- 岐阜での側溝整備では「勾配精度」が排水性能の決め手になります。標準勾配の1/200〜1/400を基本としつつ、地形・地盤・排水量に応じた調整設計が長期的な排水機能を守ります。
- 測量精度・転圧・接続確認が施工品質を左右します。施工前・施工中・施工後の3段階での確認を工程として明文化し、誤差の累積を組織的に防ぐ体制が重要です。
- 維持管理と定期清掃で長期排水機能を保てます。年1〜2回の点検と清掃を計画的に実施することで、側溝本来の排水性能を長く維持することができます。
- 側溝の勾配設計は「見えない部分の仕事」ですが、そこに施工技術の本質があります。岐阜の地形・気候・地盤条件を熟知した専門家と連携しながら、設計から施工・維持管理までを一体的に進めることが、地域の道路・敷地を守る排水インフラをつくる最短ルートです。
